Трубы в замок: как пазы и шипы заменяют разметку перед сваркой

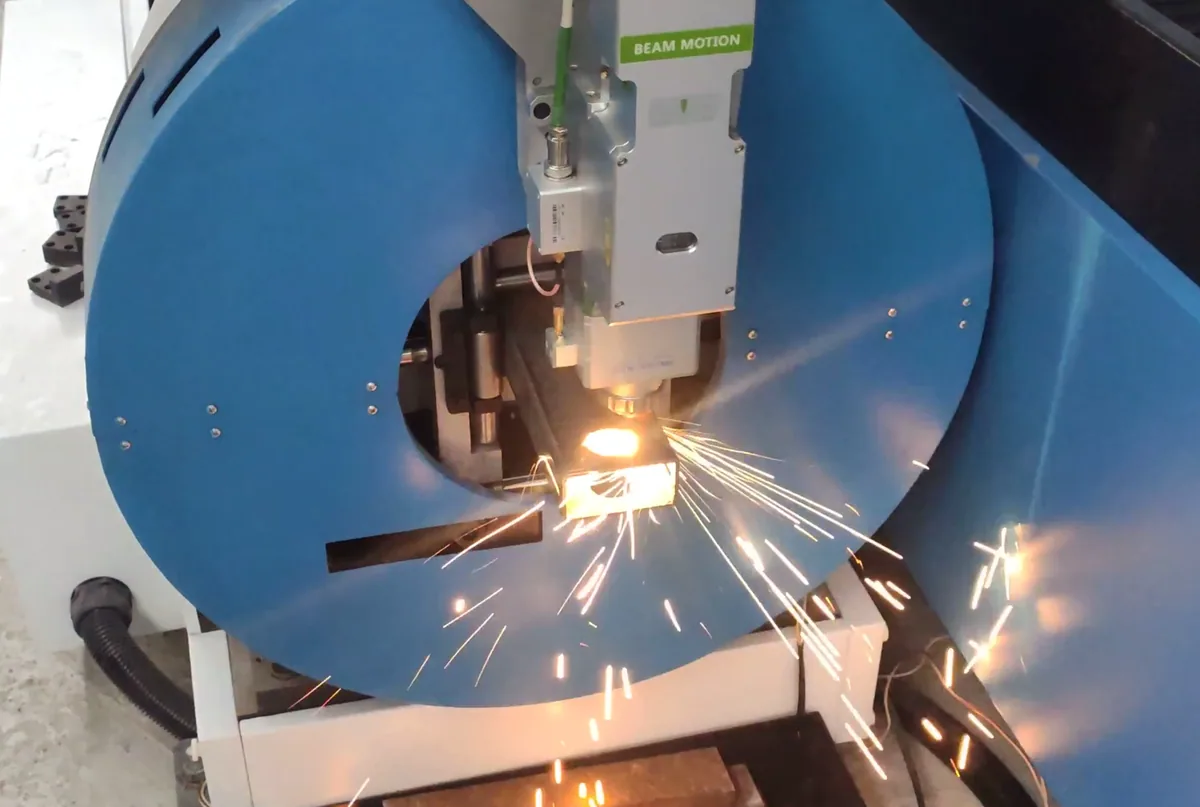

Раму из профильной трубы можно собрать без разметки, если трубы соединены в замок. Кто варил такие рамы, знает, куда уходит день. Сам шов варится быстро. Долго выставлять трубы по рулетке и угольнику, мерить диагонали и прихватывать так, чтобы ничего не повело. Замок экономит как раз это время. Пазы и шипы мы вырезаем на трубном станке, это та же лазерная резка труб, только узел придуман заранее, под сборку.

Как устроен замок

На конце одной трубы лазер оставляет шип, в стенке другой вырезает под него паз. Вы вставляете шип в паз, и труба встает на свое место под нужным углом и на нужной высоте. Размечать нечего, рулетка нужна только для проверки. Сварщик прихватывает собранный узел и проваривает стыки.

Точность трубореза до 0,1 мм. Паз и шип совпадают и у первой рамы, и у последней в партии, подгонять узлы болгаркой вам не придется.

Где замок выручает

Замок подходит для каркасов стеллажей, рам под оборудование, оснований столов и верстаков. Чем больше в изделии одинаковых узлов, тем заметнее выигрыш: узел мы рисуем один раз, дальше станок повторяет его на каждой трубе.

С круглой трубой принцип тот же, меняется форма. Торец мы вырезаем по профилю соседней трубы, и он плотно ложится на нее под сварку.

Что прислать

Рисовать замок самим не обязательно. Пришлите эскиз рамы с размерами, сечение трубы, толщину стенки и сколько рам нужно. Пазы и шипы под ваш узел расставит технолог, чертеж согласуем с вами до резки. Трубу можно взять нашу или привезти свою, тогда в счете будет только работа.

Метр реза на трубе стоит от 5,5 руб., сумма работ в заказе от 3 000 руб. Расчет пришлем в течение дня. Если раму нужно сварить и покрасить порошком, сделаем это здесь же, в цехе на Загородной, 6.

Смотрите также: лазерная резка труб и сварочные работы.
